功能特點
    ●諧振升壓系統本身既能工作在變頻狀態采用改變頻率的方式來調頻，又能工作在工頻狀態采用調感的方式來調諧

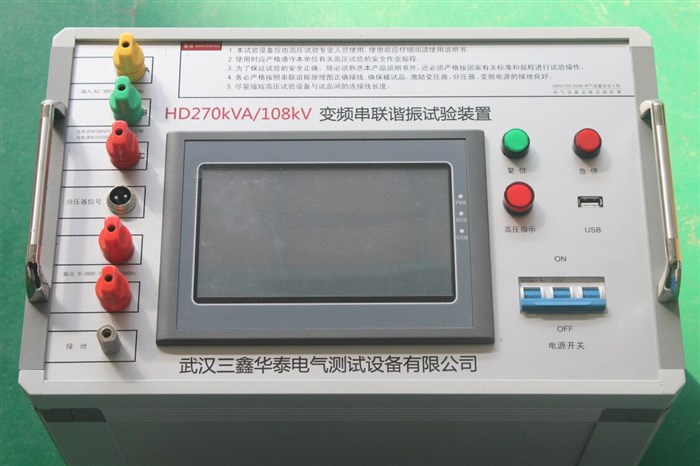

●諧振升壓裝置控制源采用變頻控制源，其輸出頻率為30～300Hz，

●電抗器采用積木式多節電抗體，既可以串聯，又可以并聯，每節電抗器電感量單獨連續可調。
  ●特別是對發電機和變壓器試驗時，有時要求要在50±2Hz下進行試驗，使用工頻諧振很難的在工頻下完全找到諧振點，采用調頻調感型諧振升壓裝置可以先調感在50Hz下初步找到諧振點，再用調頻的方式可以在50±2Hz條件下準確找到諧振點，這樣Q值大大提高，設備體積和重量大大減少，所需電源容量也大大減少，適合現場使用。

 ●額定輸出電壓：0～1000kV（AC有效值）及其以下；
 ●輸出頻率：30～300Hz；
 ●諧振電壓波形：純正弦波，波形畸變率<1.0%
 ●大試驗容量：300kVA及其以下；
 ●工作制：滿功率輸出下，一次連續工作時間30分鐘；
 ●品質因數：30～80；
● 頻率調節靈敏度：0.1Hz，不穩定度<0.05%
 ●工作電源：380V±15%/50Hz±5%
 ●環境溫度：<40°C
 ●環境濕度：<90%

參數配置：

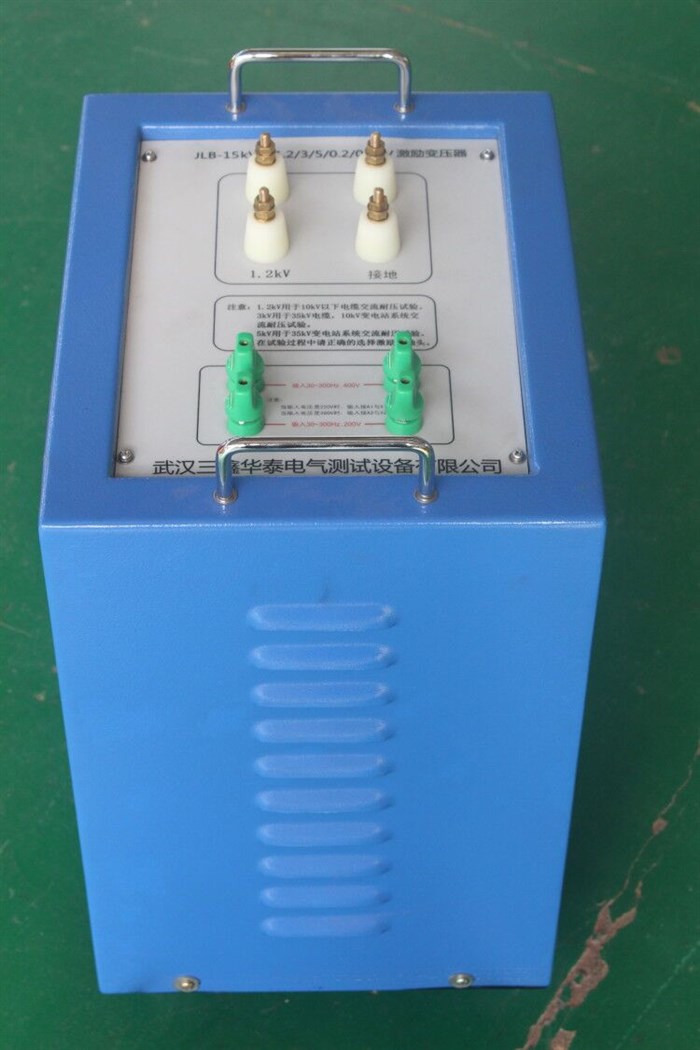

●系統名稱 YDX-100-75調頻調感諧振升壓裝置   控制電源  6kW   激勵變     5kV/0.75A     電抗器  （可調）36kV/0.75A（160H～1600H）                   分壓器   100kV 1.5級                                                      適用范圍  工頻條件下110kV及其以下所有中性點分級絕緣的電力變壓器35kV及其以下所有電力變壓器；  220kV容量不大于240MVA的所有中性點分級絕緣的電力變壓器； 10kV電纜≤1000M（30立方米35kV電纜≤250M（30立方米）； ●系統名稱 YDX-40-120調頻調感諧振升壓裝置                    控制電源       6kW                                                        激勵變     2kV/3A                                                     電抗器 （可調）40kV/0.75A（160H～1600H）                                                                                      分壓器  60kV 1.5級                                                  適用范圍   工頻下對地電容小于0.24uF的所有發電機
