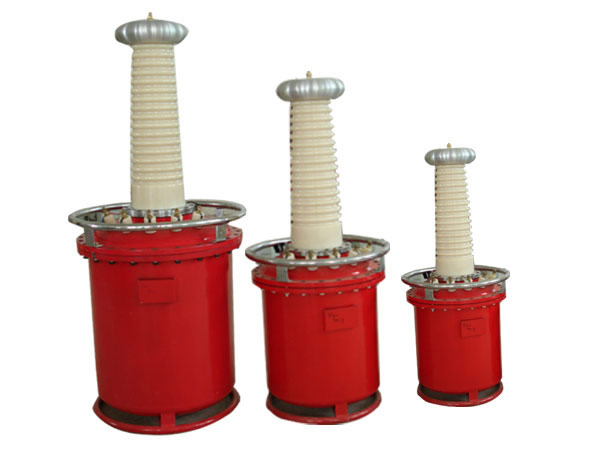

YDQ系列沖氣高壓試驗變壓器

YDQ系列沖氣高壓試驗變壓器說明書下載.rar

功能特點

●YDQ充氣式高壓試驗變壓器是在油浸式試驗變壓器的基礎上而設計生產的。SF6氣體具有良好的電氣絕緣性能及優異的滅弧性能，其耐壓強度為同一壓力下氮氣的2.5倍。在0.25MPa下與油的擊穿電壓相等，在0.45MPa壓力下是油的擊穿電壓的2倍，是一種優于油的新一代超高壓絕緣介質材料。

●體積小、重量輕、不受氣候變化影響、電暈小、現場搬運無需靜止可使用，使用壽命長、免維修等特點。

●于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電氣元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。

主要技術參數

型號規格	容量KVA	低壓輸入		交流高壓輸出		直流高壓輸出 kV	變比
型號規格	容量KVA	電壓 V	電流 A	電壓 kV	電流 mA	直流高壓輸出 kV	變比
YDQ -5/50	5	200	25	50	100	70	500
YDQ -10/50	10	200	50	50	200	70	500
YDQ 20/50	20	400	50	50	400	70	500
YDQ -30/50	30	400	75	50	600	70	500
YDQ -50/50	50	400	125	50	1000	70	500
YDQ -100/50	100	400	250	50	2000	70	500
YDQ -150/50	150	400	375	50	3000	70	500
YDQ -200/50	200	400	500	50	4000	70	500
YDQ -5/100	5	200	25	100	50	140	1000
YDQ -10/100	10	200	50	100	100	140	1000
YDQ -20/100	20	400	50	100	200	140	1000
YDQ -30/100	30	400	75	100	300	140	1000
YDQ -50/100	50	400	125	100	500	140	1000
YDQ -100/100	100	400	250	100	1000	140	1000
YDQ -150/100	150	400	375	100	1000	140	1000
YDQ -200/100	200	400	500	100	1000	140	1000
YDQ -20/150	20	400	50	150	133	210	1000
YDQ -30/150	30	400	75	150	200	210	1000
YDQ -50/150	50	400	125	150	333	210	1000
YDQ -100/150	100	400	250	150	666	210	1000
YDQ -150/150	150	400	375	150	1000	210	1000
YDQ -50/200	50	400	125	200	250		1000
YDQ -100/200	100	400	250	200	500		1000
YDQ -200/200	200	400	500	200	1000		1000
YDQ -50/300	50	400	125	300	166		1000
YDQ -100/300	100	400	250	300	333		1000
YDQ -200/300	200	400	500	300	666		1000
YDQ -300/300	300	400	750	300	1000		1000
