二、產品特點：

1、電壓、電流、時間，狀態信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀；

2、全中文界面，操作簡單明了，可適應多種應用場合；

3、輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性；

4、全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(帶密碼保護功能)；

5、按鍵直接設定電壓變比(帶密碼保護功能)，在連接不同電壓等級的試驗變壓器時，應用靈活自如，真正做到一臺控制設備可適應多臺試驗變壓器；

6、狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控。

7、試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗），并能記錄試品過電流、閃洛或擊穿時的電壓；

8、試驗結果聲音提醒功能，試驗通過或試驗失敗時，設備會發出不同的提醒聲音，試驗人員可直接由聲音辨認試驗的結果。

9、暫停功能，在自動模式時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試驗過程中的現象。

10、自動計時功能。自動模式時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位。

11、手動計時功能，在手動模式時，計時器可手動啟動，當計時時間到，設備自動回到零位（僅臺式設備有此功能）。

12、手動模式，此模式類似于傳統的電動升/降壓方式。

13、采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。



三、主要技術參數：

電源電壓； AC220V ±10%, 50Hz±1 Hz

輸入電流： 0 ～ 125A

儀表電壓： 0 ～ 100V (其它范圍可定制)

輸出電壓： 0 ～ 250V  430V

輸入電流： 0 ～ 20A

電壓測量精度： 0.5 ％FS ±3 字

電流測量精度： 0.5 ％FS ±3 字

計時長度：  0 ～ 9999 S(特殊模式可于長時間工作)

使用環境；環境溫度  0～50 ℃      相對濕度  ≤85 RH







一、采用標準：

1. DL/T 848.2-2004《高壓試驗裝置通用技術條件第2部分:工頻高壓試驗裝置》

2. DL/T 474.4-2006《現場絕緣試驗實施導則 第4部分:交流耐壓試驗》

3. DL/T 596-2005《電力設備預防性試驗規程》

4. GB1094.1-GB1094.6-96《外殼防護等級》

5. GB2900《電工名詞術語》

6. GB/T16927.1~2-1997《高電壓試驗技術》

7. GB4793-1984《電子測量?jī)x器安全要求》

8. GB191《包裝貯運標志》

9. GB/T.311-1997《高壓輸變電設備的絕緣與配合》



二、產品關鍵字：

智能耐壓臺、耐壓裝置、過電壓裝置、工頻耐壓試驗、工頻耐壓試驗裝置、數字耐壓試驗裝置、程控絕緣耐壓裝置、智能耐壓臺、耐壓裝置、過電壓裝置、工頻耐壓試驗、工頻耐壓試驗裝置、數字耐壓試驗裝置、程控絕緣耐壓裝置、試驗變壓器、耐壓機、全自動工頻耐壓控制(箱)臺、工頻耐壓控制臺、全自動工頻耐壓控制箱、工頻耐壓控制箱



三、功能簡述：

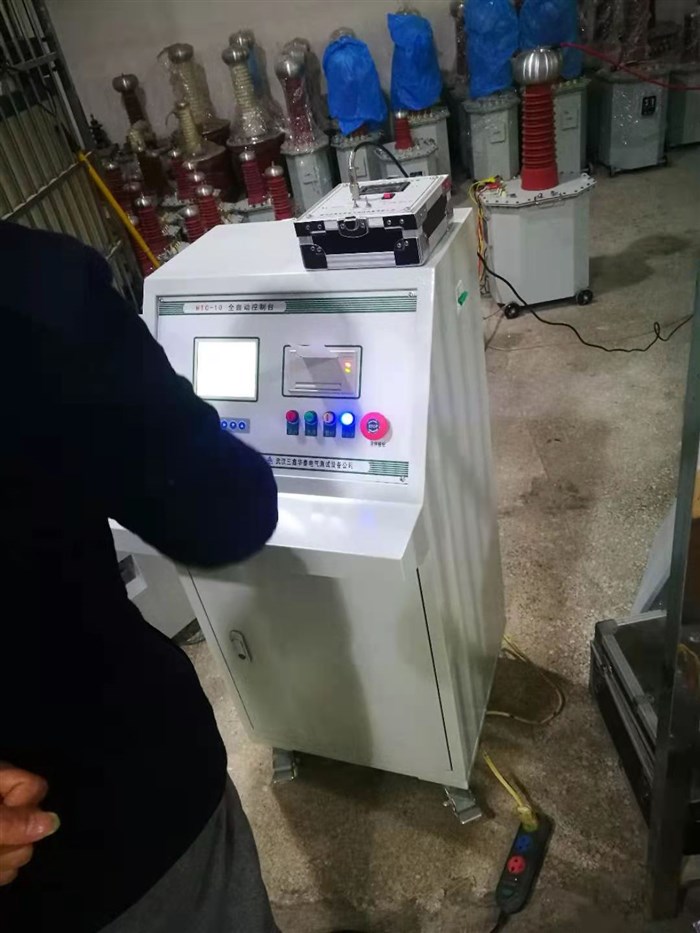

XCJD-系列智能耐壓試驗裝置是在XCJH-C型的基礎上，根據國家新電力行業標準而設計的、性能的新型智能耐壓試驗設備，它是鑒定電力設備絕緣強度的嚴格、有效和直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。



四、儀器特點：

1. 可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器。

10. 320×240液晶顯示器、高速熱敏打印機。

11. 可選擇3路、4路、8路等多路測量，高精度傳感器和高性能14位AD采集芯片。

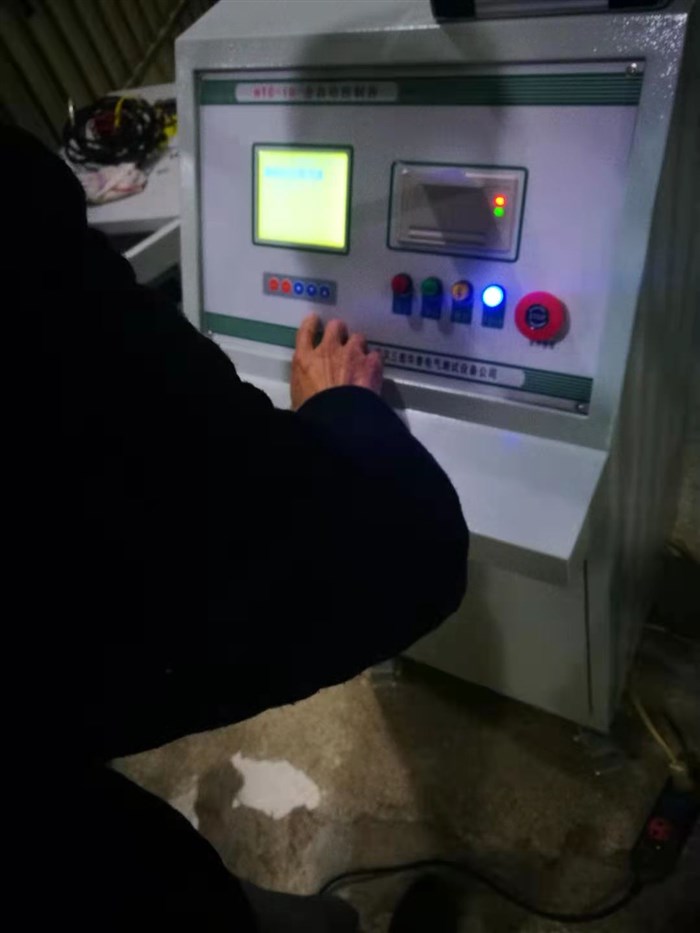

12. 人機對話全鍵盤操作方式，智能化工作全過程，任選自動方式和手動方式。

13. 可選顯示高壓電壓、電流，低壓電壓、電流，時間及耐壓結果等數據，顯示直觀明了。

14. 完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。

15. 自動試驗時可在任意點實現升壓或降壓的暫停，便于在試驗中觀察試品情況.

16. 具有回零檢測功能，回零確定后才可進行試驗，安全可靠。

17. 具有絕緣電阻測試功能，直接反映被試品絕緣強度。
